उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: QOGRISYS
प्रमाणन: CE/FCC/SRRC/ROHS/REACH
मॉडल संख्या: 6223ए-एसआरडी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5/पीसी
मूल्य: USD 2.1-3/pcs
पैकेजिंग विवरण: रील
प्रसव के समय: 15-40 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 4000000 पीसी / माह
चिपसेट: |
RTL8723DS |
वाईफाई मानक: |
आईईईई802.11बी/जी/एन |
आवृत्ति: |
2.4GHz |
इंटरफेस: |
एसडीआईओ/यूआर्ट |
ओएस समर्थन: |
विंडोज/एंड्रॉयड/लिनक्स |
सुरक्षा: |
डब्ल्यूईपी, टीकेआईपी, एईएस, डब्ल्यूपीए, डब्ल्यूपीए2 |
आकार: |
12.0x12.0x1.8 मिमी |
आवेदन: |
टेबलेट पीसी |
चिपसेट: |
RTL8723DS |
वाईफाई मानक: |
आईईईई802.11बी/जी/एन |
आवृत्ति: |
2.4GHz |
इंटरफेस: |
एसडीआईओ/यूआर्ट |
ओएस समर्थन: |
विंडोज/एंड्रॉयड/लिनक्स |
सुरक्षा: |
डब्ल्यूईपी, टीकेआईपी, एईएस, डब्ल्यूपीए, डब्ल्यूपीए2 |
आकार: |
12.0x12.0x1.8 मिमी |
आवेदन: |
टेबलेट पीसी |

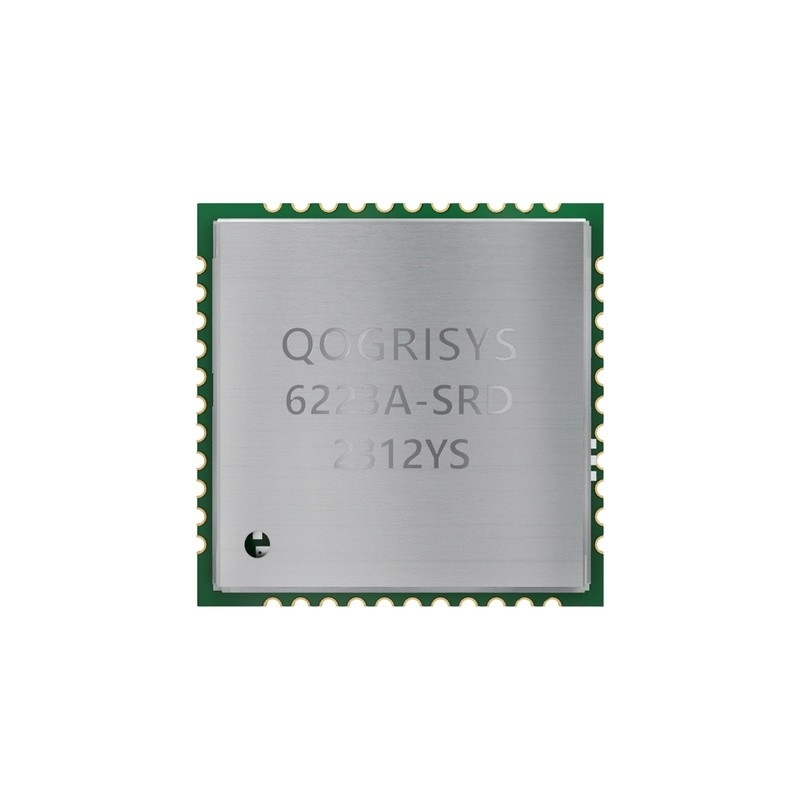

6223ए-एसआरडी एलजीए (लैंड-ग्रिड एरे) फुटप्रिंट के साथ वाई-फाई + बीटी कॉम्बो मॉड्यूल का एक छोटा आकार और लो प्रोफाइल है, बोर्ड का आकार 1.9 मिमी की मॉड्यूल मोटाई के साथ 12 मिमी * 12 मिमी है।इसे आसानी से एसएमटी प्रक्रिया पर निर्मित किया जा सकता है और टैबलेट पीसी, अल्ट्रा बुक, मोबाइल डिवाइस और उपभोक्ता उत्पादों के लिए अत्यधिक उपयुक्त है।यह मेजबान प्रोसेसर से जुड़ने के लिए वाई-फाई के लिए एसडीआईओ इंटरफेस और बीटी के लिए हाई स्पीड यूएआरटी इंटरफेस प्रदान करता है।इसमें बीटी नियंत्रक के माध्यम से बाहरी ऑडियो कोडेक के सीधे लिंक के साथ ऑडियो डेटा ट्रांसमिशन के लिए एक पीसीएम इंटरफ़ेस भी है।वाई-फाई थ्रूपुट सैद्धांतिक रूप से 1x1 802.11nb/g/n MIMO तकनीक का उपयोग करके 150Mbps तक जा सकता है और ब्लूटूथ BT2.1+EDR/BT3.0 और BT4.2 को सपोर्ट कर सकता है।6223A-SRD उन्नत COMS प्रक्रिया के आधार पर अत्यधिक एकीकृत वाई-फाई / BT सिंगल चिप का उपयोग करता है।6223A-SRD पूरे वाई-फाई/बीटी फ़ंक्शन ब्लॉक को एक चिप में एकीकृत करता है, जैसे कि SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM और LDO/SWR, पीसीबी पर कम निष्क्रिय घटकों को छोड़कर।
यह कॉम्पैक्ट मॉड्यूल वाई-फाई + बीटी प्रौद्योगिकियों के संयोजन के लिए एक संपूर्ण समाधान है।मॉड्यूल विशेष रूप से स्मार्ट फोन और पोर्टेबल उपकरणों के लिए विकसित किया गया है।
सामान्य जानकारी
|
मॉडल का नाम |
6223ए-एसआरडी |
|
उत्पाद वर्णन |
वाई-फाई/ब्लूटूथ कार्यक्षमताओं का समर्थन करें |
|
आयाम |
एल एक्स डब्ल्यू एक्स एच: 12 x 12 x1.8 (सामान्य) मिमी |
|
वाई-फाई इंटरफ़ेस |
समर्थन एसडीआईओ वी 2.0 |
|
बीटी इंटरफ़ेस |
यूएआरटी / पीसीएम |
|
परिचालन तापमान |
0°C से 70°C |
|
भंडारण तापमान |
-40°C से 85°C |
|
RoHS |
सभी हार्डवेयर घटक ईयू RoHS निर्देश के साथ पूरी तरह से अनुपालन कर रहे हैं |
डिजिटल IO VDD33 या VDD18 एप्लिकेशन का समर्थन करता है।
|
न्यूनतम। |
टाइप करें। |
मैक्स। |
इकाई |
|
|
परिचालन तापमान |
0 |
25 |
70 |
डिग्री.सी |
|
वीसीसी33 |
3.15 |
3.3 |
3.45 |
वी |
|
वीडीडीआईओ |
1.7 |
1.8 या 3.3 |
3.45 |
वी |
वाई-फाई/बीटी आरएफ विशिष्टता 2.1 2.4GHz आरएफ विशिष्टता
|
विशेषता |
विवरण |
|||
|
कार्यकारी आवृति |
2.400~2.4835GHz |
|||
|
स्पेक्ट्रम मास्क |
न्यूनतम।बी/जी/एन |
टाइप करें।बी/जी/एन |
मैक्स।बी/जी/एन |
यूनिट बी/जी/एन |
|
पहली तरफ लोब (एफसी ± 11 एमएचजेड के लिए) |
- |
-42/-38/-32 |
- |
dBr |
|
दूसरा पक्ष लोब (एफसी ± 22 एमएचजेड के लिए) |
- |
-52/-60/-60 |
- |
dBr |
|
आवृत्तिसहनशीलता |
-20/-20/-20 |
- |
20/20/20 |
पीपीएम |
|
मानकों |
Wifi: बीटी: |
|||
|
मॉडुलन |
Wifi: बीपीएसके (1 एमबीपीएस), बीटी: क्यूपीएसके (2 एमबीपीएस), |
|||
|
PHY डेटा दरें |
Wifi: बीटी: |
|||
|
आउटपुट पावर संचारित करें |
Wifi: बीटी: 17±1.5dBm |
|||
|
ईवीएम |
802.11 बी / 1 एमबीपीएस: ईवीएममैं-10dB 802.11b/11Mbps : EVMमैं-10dB 802.11g /6Mbps : EVMमैं-5dB 802.11g /54Mbps : EVMमैं-25dB 802.11n/6.5Mbps : EVMमैं-5dB 802.11n/65Mbps : EVMमैं-28dB 802.11n/13.5Mbps : EVMमैं-5dB 802.11n/135Mbps : EVMमैं-28dB |
|
रिसीवर संवेदनशीलता (वाई-फाई) |
802.11b@8% प्रति |
|
802.11 जी @ 10% प्रति 6 एमबीपीएस मैं-87dBm 9Mbps मैं-86dBm 12Mbpsमैं -84डीबीएम 18एमबीपीएसमैं -82dBm 24Mbpsमैं -79dBm 36Mbpsमैं -75dBm 48Mbps मैं-71dBm 54Mbps मैं-70डीबीएम अधिकतम इनपुट स्तर≥-20 |
|
|
802.11n@10% प्रति HT20_MCS 0 मैं-87dBm HT20_MCS 1मैं -84dBm HT20_MCS 2 मैं-82dBm HT20_MCS 3 मैं-79dBm HT20_MCS 4 मैं-75dBm HT20_MCS 5 मैं-71dBm HT20_MCS 6 मैं-70dBm HT20_MCS 7 मैं-69dBm अधिकतम इनपुट स्तर≥-20 HT40_MCS 0मैं-84 एचटी40_एमसीएस 1मैं-81 HT40_MCS 2मैं-79 एचटी40_एमसीएस 3मैं-76 एचटी40_एमसीएस 4मैं-72 HT40_MCS 5मैं-68 एचटी40_एमसीएस 6मैं-67 एचटी40_एमसीएस 7मैं-66 |
|
|
रिसीवर संवेदनशीलता (बीटी) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
|
ऑपरेटिंग चैनल |
वाई-फाई 2.4GHz: 13: (अध्याय 1-13) - यूरोप |
एफएन-लिंक टेक्नोलॉजी लिमिटेड 4 मालिकाना और गोपनीय जानकारी
6223ए-एसआरडी
|
14: (अध्याय 1-14) - जापान बीटी 2.4GHz: Ch।0 ~ 78 |
|
|
मीडिया अभिगम नियंत्रण |
वाई-फाई: एसीके बीटी के साथ सीएसएमए/सीए: एएफएच, टाइम डिवीजन |
|
एंटीना |
बाहरी एंटीना |
|
नेटवर्क आर्किटेक्चर |
वाई-फाई: एड-हॉक मोड (पीयर-टू-पीयर) इंफ्रास्ट्रक्चर मोड सॉफ्टवेयर एपी Wi-Fi डायरेक्ट |
|
सुरक्षा |
वाई-फाई: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64 बिट और 128 बिट, IEEE 802.11x, IEEE 802.11i बीटी: सरल पारिंग |
|
ओएस समर्थित |
एंड्रॉइड /लिनक्स |
|
होस्ट इंटरफ़ेस |
वाई-फाई: एसडीआईओ बीटी: यूएआरटी |
|
ऑपरेटिंग वोल्टेज |
3.3 ± 10% वीडीसी आई / ओ आपूर्ति वोल्टेज |
|
आयाम |
विशिष्ट L12.0*W12.0*H1.8mm |
