उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: FN-LINK
प्रमाणन: ROHS/REACH

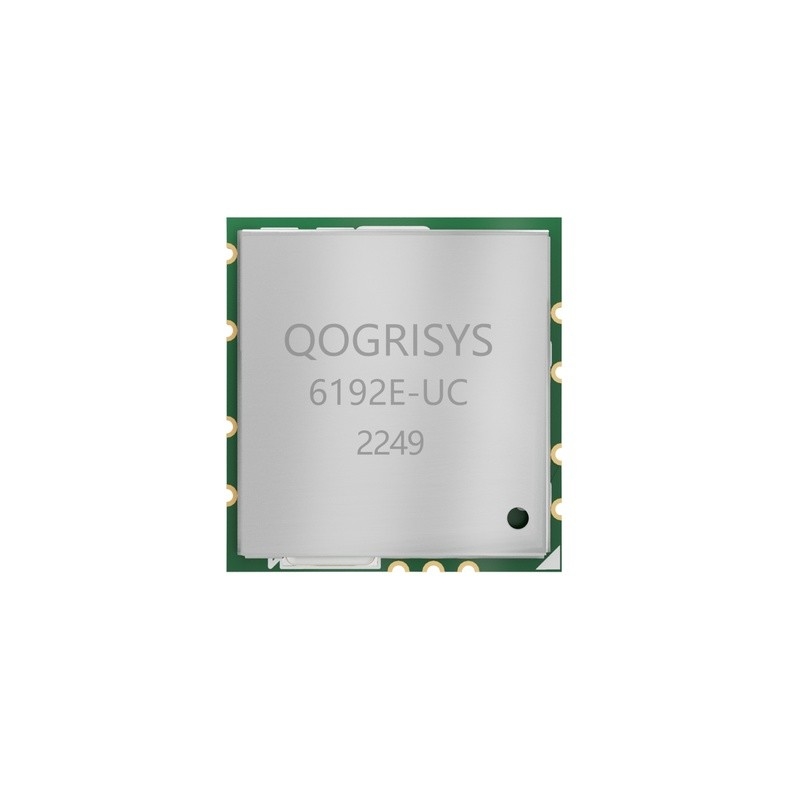

मॉडल संख्या: 6192ई-यूसी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5/पीसी
मूल्य: USD 4.1-5.5/pcs
पैकेजिंग विवरण: रील
प्रसव के समय: 15-40 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 4000000 पीसी / माह
चिपसेट: |
RTL8192FC |
आवृति सीमा: |
2.400 गीगाहर्ट्ज़ ~ 2.497 गीगाहर्ट्ज़ |
परिचालन तापमान: |
0°C से 70°C |
भंडारण तापमान: |
-40°C से 85°C |
पिन फुट: |
11 पिन |
चैनलों की संख्या: |
Ch1 ~ Ch14 |
चिपसेट: |
RTL8192FC |
आवृति सीमा: |
2.400 गीगाहर्ट्ज़ ~ 2.497 गीगाहर्ट्ज़ |
परिचालन तापमान: |
0°C से 70°C |
भंडारण तापमान: |
-40°C से 85°C |
पिन फुट: |
11 पिन |
चैनलों की संख्या: |
Ch1 ~ Ch14 |
1. S0 / S1 2 एंटीना जितना संभव हो उतना छोटा, बेहतर जोड़ा गया मिलान ट्यूनिंग के लिए सर्किट;
2. यूएसबी ट्रेस नियंत्रण 90ohm प्रतिबाधा के रूप में;
3. 3V3 बिजली की आपूर्ति में 2 फिल्टर कैपेसिटर (10uf + 0.1uf) जोड़ा गया;
| मॉडल नं | 6192ई-यूसी | मुख्य चिपसेट | RTL8192EU |
| इंटरफेस | यु एस बी | वाईफाई मानक | आईईईई802.11बी/जी/एन |
| डेटा गति | 300 एमबीपीएस | प्रमाणीकरण | आरओएचएस पहुंच: |
| आरएफ एंटीना | बाहरी एंटीना | ओएस समर्थित | लिनक्स/एंड्रॉयड/विंडोज |
| आवृत्ति | 2.4GHz | बिजली की आपूर्ति | 3.3 |
| ना | नाम | टाइप | विवरण | वोल्टेज |
| 1 | जीएनडी | मैं | ग्राउंड कनेक्शन | |
| 2 | चींटी 0 | मैं/ओ | आरएफ आई/ओ पोर्ट0 | |
| 3 | चींटी 1 | मैं/ओ | आरएफ आई/ओ पोर्ट1 | |
| 4 | जीएनडी | मैं | ग्राउंड कनेक्शन | |
| 5 | वीडीडी33 | पी | मुख्य शक्ति वोल्टेज स्रोत इनपुट 3.3V | 3.3 |
| 6 | यूएसबी_डीएम | मैं/ओ | यूएसबी डी- | |
| 7 | यूएसबी_डीपी | मैं/ओ | यूएसबी डी+ | |
| 8 | जीएनडी | मैं | ग्राउंड कनेक्शन | |
| 9 | एनसी | मैं | फ्लोटिंग (जमीन से जुड़ा नहीं) | |
| 10 | एनसी | मैं | फ्लोटिंग (जमीन से जुड़ा नहीं) | |
| 1 1 | एनसी | मैं | फ्लोटिंग (जमीन से जुड़ा नहीं) |
RTL8192FC वाईफाई मॉड्यूल का अनुप्रयोग
.
