उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OFLYCOMM
प्रमाणन: CE/ROSH/REACH
मॉडल संख्या: 6222डी-यूयूसी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5पीसी
मूल्य: USD4.5-7.5/pcs
पैकेजिंग विवरण: रील
प्रसव के समय: 15-40 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 4000000 पीसी / माह
मापांक: |
6222D-यूयूसी |
अत्यधिक एकीकृत: |
हाँ |
का अनुपालन करें: |
IEEE802.11a/b/g/n/ac |
एंटीना: |
2T2R+BT ANT |
आईपीईएक्स: |
दो |
पिंस: |
32 |
मापांक: |
6222D-यूयूसी |
अत्यधिक एकीकृत: |
हाँ |
का अनुपालन करें: |
IEEE802.11a/b/g/n/ac |
एंटीना: |
2T2R+BT ANT |
आईपीईएक्स: |
दो |
पिंस: |
32 |

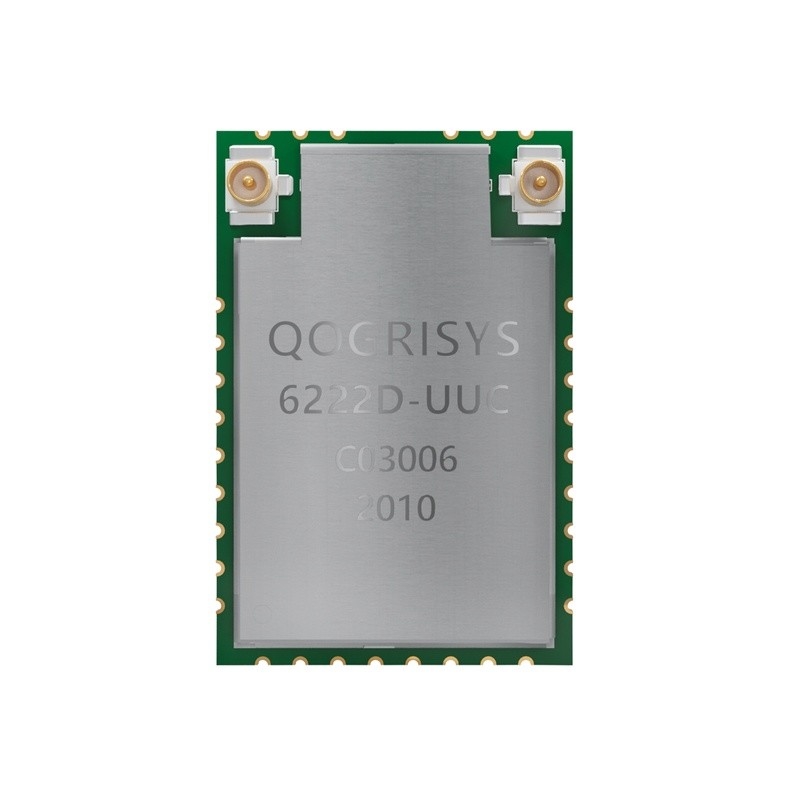

6222D-UUC एक कम लागत और कम बिजली की खपत वाला मॉड्यूल है जिसमें सभी वाई-फाई और ब्लूटूथ कार्यक्षमताएं हैं। अत्यधिक एकीकृत मॉड्यूल वेब ब्राउज़िंग, वीओआईपी,ब्लूटूथ हेडसेट अनुप्रयोग. निर्बाध रोमिंग क्षमताओं और उन्नत सुरक्षा के साथ, वायरलेस लैन में विभिन्न विक्रेताओं के 802.11 ए / बी / जी / एन / एसी 2x2 एक्सेस पॉइंट के साथ भी बातचीत कर सकता है।
15 GHz 802.11ac, या 2.4G/5G 802.11n WLAN अनुप्रयोगों के लिए.WLAN SOC।
2. 867 एमबीपीएस तक की डेटा दर तक दोहरी-प्रवाह स्थानिक मल्टीप्लेक्सिंग।
3.2.4GHz: 20/40MHz का समर्थन करता है
4.5GHz:20/40/80MHz
5डब्ल्यूएलएएन और बीटी नियंत्रक के लिए यूएसबी2.0
| नहीं. | नाम | प्रकार | विवरण | वोल्टेज |
| 1 | GPIO5 | आई/ओ |
आईसी GPIO5 (sFlash MISO पिन) |
|
| 2 | GPIO4 | आई/ओ |
आईसी GPIO4 (sFlash MOSI पिन) |
|
| 3 | EESC | आई/ओ | बाहरी सीरियल फ्लैश घड़ी (डोंगल अनुप्रयोग के लिए sFlash) |
|
| 4 | ईईसीएस | आई/ओ | बाहरी 32K या आरटीसी घड़ी इनपुट (sFlash सीएस पिन) |
|
| 5 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 6 | WL_DP+ | आई/ओ | यूएसबी डाटा+ (यूएसबी2.0) | |
| 7 | WL_DM- | आई/ओ | यूएसबी डेटा- (यूएसबी2.0) | |
| 8 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 9 | GPIO3_WPS | - क्या? | आईसी GPIO3 ((WLAN WPS)) | |
| 10 | GPIO8_LED | - क्या? | आईसी GPIO8 ((WLAN एलईडी कम सक्रिय) | |
| 11 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 12 | बीटी_आरएफ | आई/ओ | बीटी आरएफ पोर्ट | |
| 13 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 14 | BT_WAKE_HOST | ओ | बीटी जाग जाओ मेजबान | 3.3V |
| 15 | HOST_WAKE_BT | मैं | मेजबान जागो बीटी | 3.3V |
| 16 | GPIO0 | - क्या? | आईसी GPIO0 | |
| 17 | GPIO1 | - क्या? | आईसी GPIO1 | |
| 18 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 19 | WL_RF1 | आई/ओ | 2.4G/5G वाई-फाई आरएफ पोर्ट1 (वैकल्पिक) | |
| 20 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 21 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 22 | WL_RF0 | आई/ओ | 2.4G/5G वाई-फाई आरएफ पोर्ट0 (वैकल्पिक) | |
| 23 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 24 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 25 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 26 | WL_WAKE_HOST | ओ |
वाईएलएएन जागृति होस्ट (आईसी GPIO6 के साथ साझा) |
3.3V |
| 27 | रीसेट करें | मैं |
डिवाइस के लिए पिन सक्षम करें ON: उच्च खींचें; OFF: निम्न खींचें |
3.3V |
| 28 | HOST_WAKE_WL | मैं |
HOST_WAKE_WLAN (IC GPIO7 के साथ साझा) |
3.3V |
| 29 | जीएनडी | - क्या? | जमीनी कनेक्शन | |
| 30 | वीडीडी33 | पी | 3.3V वोल्टेज इनपुट | 3.3V |
| 31 | NC | - क्या? | कोई कनेक्शन नहीं (फ्लोटिंग) | |
| 32 | जीएनडी | - क्या? | जमीनी कनेक्शन |
आप 6222डी-यूयूसी को टैबलेट/नोटबुक/टीवी बोर्ड/विज्ञापन मशीन/ओटीटी/आईपीटीवी/डीवीबी/एसटीबी/डीवी/आईपीसी/मिनी ड्राइविंग रिकॉर्डर/डोरबेल/स्मार्ट टीवी आदि पर लागू कर सकते हैं।
प्रश्न 1: मैं संबंधित ड्राइवर कैसे प्राप्त कर सकता हूँ?
कृपया अपनी परियोजना की जानकारी के साथ बिक्री से संपर्क करें,फे व्यक्ति आपको आपकी जानकारी के अनुसार उपयुक्त एक भेज देगा।
Q2: क्या आपके मॉड्यूल को प्रमाणन प्राप्त होता है?
हाँ, हमारे सभी मॉड्यूल में प्रमाण पत्र हैं।
कौन हैOflycomm?
OFLYCOMM ग्राहकों को आईओटी कनेक्शन के सही समाधान प्रदान करने के लिए समर्पित है।हमारे पास लैन ब्रॉडबैंड कनेक्शन से लेकर वान सेलुलर संचार और उद्योग में गुणवत्तापूर्ण समर्थन संसाधनों के एकीकरण की गहराई है।, ग्राहकों को उत्कृष्ट सेवा की एक पूरी श्रृंखला प्रदान करने के लिए।
