उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OFLYCOMM
प्रमाणन: CE/ROHS/REACH
मॉडल संख्या: 6221E-UUC-02
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5/पीसी
मूल्य: USD 3.3-5.5/pcs
पैकेजिंग विवरण: रील
प्रसव के समय: 15-40 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 4000000 पीसी / माह
मॉडल नं.: |
6221ई-यूयूसी-02 |
मूल स्थान: |
गुआंग्डोंग, चीन |
ऑपरेटिंग तापमान (न्यूनतम): |
0 डिग्री सेल्सियस |
ऑपरेटिंग तापमान(प्रकार): |
25 डिग्री सेल्सियस |
ऑपरेटिंग तापमान (अधिकतम): |
70 डिग्री सेल्सियस |
वीसीसी33: |
3.3 |
मॉडल नं.: |
6221ई-यूयूसी-02 |
मूल स्थान: |
गुआंग्डोंग, चीन |
ऑपरेटिंग तापमान (न्यूनतम): |
0 डिग्री सेल्सियस |
ऑपरेटिंग तापमान(प्रकार): |
25 डिग्री सेल्सियस |
ऑपरेटिंग तापमान (अधिकतम): |
70 डिग्री सेल्सियस |
वीसीसी33: |
3.3 |

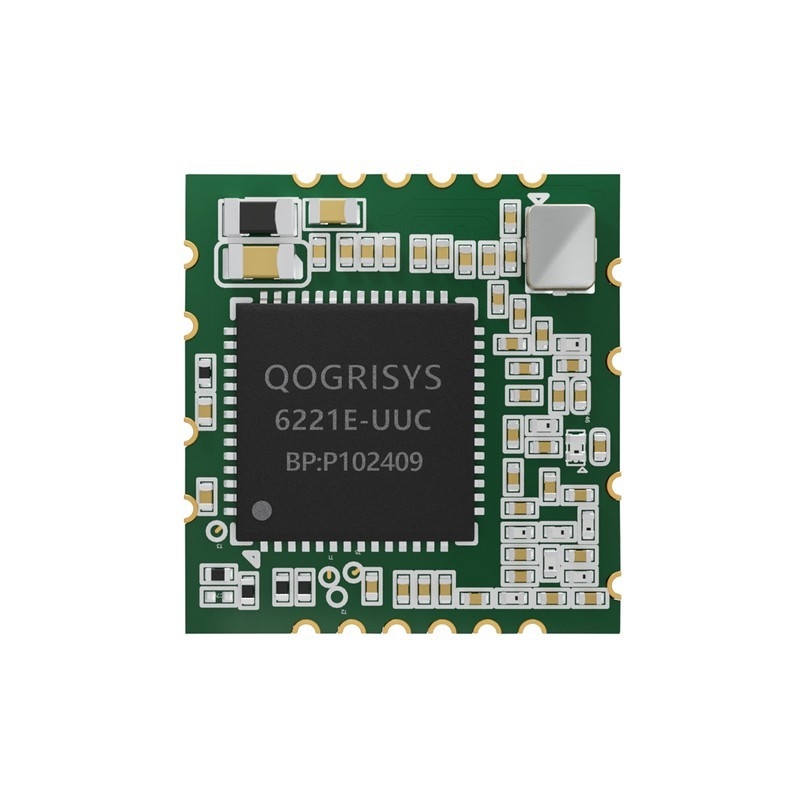

मॉडल का नामः 6221E-UUC
उत्पाद विवरणः वाई-फाई/ब्लूटूथ कार्यक्षमताओं का समर्थन करें
आयाम: L x W x H: 13 x 12.2 x 1.7 मिमी
वाई-फाई इंटरफ़ेसः यूएसबी 2.0
बीटी इंटरफेसः यूएसबी 2.0
ऑपरेटिंग तापमानः0°C से 70°C
भंडारण तापमानः-55°C से 85°C
RoHS:सभी हार्डवेयर घटक पूरी तरह से यूरोपीय संघ के RoHS निर्देश के अनुरूप हैं
| नहीं | नाम | प्रकार | विवरण | वोल्टेज |
| 1 | जीएनडी | - | जमीनी कनेक्शन | |
| 2 | WL_BT_ANT | आई/ओ | 5G वाई-फाई और बीटी ANT | |
| 3 | WL_ANT | आई/ओ | 2.4G वाई-फाई ANT | |
| 4 | जीएनडी | - | जमीनी कनेक्शन | |
| 5 | पीसीएम IN | मैं | पीसीएम IN | 3.3V |
| 6 | पीसीएम आउट | ओ | पीसीएम आउट | 3.3V |
| 7 | पीसीएम सिंक | ओ | पीसीएम सिंक | 3.3V |
| 8 | पीसीएम सीएलके | आई/ओ | पीसीएम सीएलके | 3.3V |
| 9 | BT_WAKE_HOST | ओ |
मेजबान को जगाने के लिए ब्लूटूथ डिवाइस डिफ़ॉल्ट कम, उच्च सक्रिय। |
3.3V |
| 10 | HOST_WAKE_BT | मैं |
ब्लूटूथ डिवाइस को जागृत करने के लिए होस्ट इस पिन एनसी रख सकते हैं, यूएसबी इंटरफ़ेस का उपयोग कर जाग BT |
3.3V |
| 11 | वीडीडी33 | पी | 3.3V पावर इनपुट | 3.3V |
| 12 | डी- | आई/ओ | यूएसबी DATA डीएम | |
| 13 | डी+ | आई/ओ | यूएसबी DATA DP | |
| 14 | जीएनडी | - | जमीनी कनेक्शन | |
| 15 | NC | आई/ओ | तैरता हुआ | |
| 16 | WL_DIS | मैं |
वाई-फाई अक्षम, WL ON: ऊपर खींचें; WL OFF: नीचे खींचें यह पिन फ़ंक्शन समर्थित नहीं है |
3.3V |
| 17 | BT_DIS | मैं |
ब्लूटूथ डिसेबल, BT ON: उच्च खींचें; BT OFF: निम्न खींचें यह पिन फ़ंक्शन समर्थित नहीं है |
3.3V |
| 18 | CHIP_EN | मैं |
चिप सक्षम, डिफ़ॉल्ट ON: उच्च खींचें ; OFF: निम्न खींचें मॉड्यूल डिफ़ॉल्ट खींचें उच्च |
3.3V |
| 19 | HOST_WAKE_WL | मैं |
वाई-फाई डिवाइस को जागृत करने के लिए होस्ट डिफ़ॉल्ट उच्च, इनपुट निम्न जागृत मॉड्यूल |
3.3V |
| 20 | WL_WAKE_HOST | ओ |
वाई-फाई डिवाइस को जागृत करने के लिए होस्ट डिफ़ॉल्ट कम, आउटपुट मेजबान को जगाने के लिए उच्च |
3.3V |
| 21 | NC | - | तैरता हुआ | |
| 22 | GPIO8 | आई/ओ |
एलईडी GPIO एलईडी कैथोड से कनेक्ट करें |
3.3V |
पी:पावर I:इनपुट O:आउटपुट
